一、核心功能与原理
核心作用：在实现光路转向（通常是90°或180°）的同时，校正图像的左右翻转，最终生成一个完全正立的像。

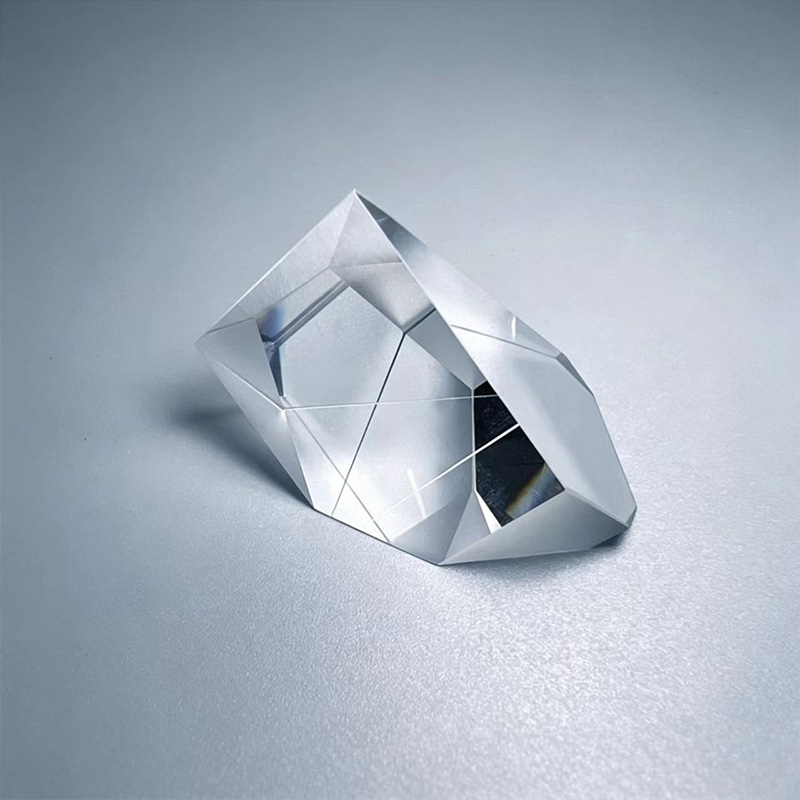

工作原理：以最常见的屋脊直角棱镜为例。光线从直角面进入，在“屋脊”的两个面上依次发生两次反射，然后从另一个直角面射出，实现90°转向。关键在于，屋脊的两次反射，相当于使光线在垂直于屋脊棱的方向上额外经历了一次镜像反转。这个额外的反转，正好抵消了直角棱镜在普通90°转向模式中产生的左右翻转。最终结果是：图像在上下和左右方向上都与物体一致。
二、详细结构与特性
屋脊角精度：两个屋脊面之间的夹角必须是精确的90°。任何微小的误差（“屋脊差”）都会导致出射光束分裂成双像，严重影响成像质量。因此，屋脊棱镜的加工和检测精度要求极高，成本也远高于普通直角棱镜。
相位变化：屋脊面的反射会改变光的偏振状态和相位，这在干涉仪等精密应用中需要特别注意。
光程：与等效的普通直角棱镜相比，屋脊棱镜的光程通常略长。
三、主要应用
保罗式双筒望远镜：这是屋脊棱镜最经典和广为人知的应用。在保罗式望远镜中，使用两个屋脊直角棱镜（或一个屋脊棱镜与一个普通棱镜组合），不仅将物镜产生的倒立实像转换成正立虚像，还通过光路折叠大大缩短了镜筒长度，使望远镜变得紧凑便携。
单筒望远镜和观靶镜：同样用于获得正立像，便于长时间观察和跟踪移动目标。
相机取景器：在单反相机的光学取景器中，用于将反光板上的倒立实像转换为目镜处的正立虚像。
潜望镜和内窥镜：在需要获得正立观察像的复杂光路转折系统中。
四、重要类型
阿贝棱镜：一种经典的屋脊棱镜，常用于转像系统。
施密特-别汉棱镜：一种既能转向又能转像的复合屋脊棱镜，常用于高性能的双筒望远镜中。
屋脊棱镜是光学设计智慧的体现，它用精巧的结构解决了成像方向的关键问题，是现代直视式光学仪器得以小型化和实用化的基石。
