一、核心功能与原理
图像旋转器：这是道威棱镜最独特和最重要的功能。一束光线（或一个图像）从棱镜的一个梯形面射入，在底部发生一次全内反射后，从另一个梯形面射出。当棱镜绕其长度方向的光轴旋转一个角度θ时，出射图像会旋转2θ的角度。 这一特性使其成为精密的光学图像消旋器。
光路折叠：道威棱镜可以实现光束的90°或180°转向，同时保持光路在空间上非常紧凑，常用于“折叠”长焦距的光学系统。
二、详细结构与工作模式

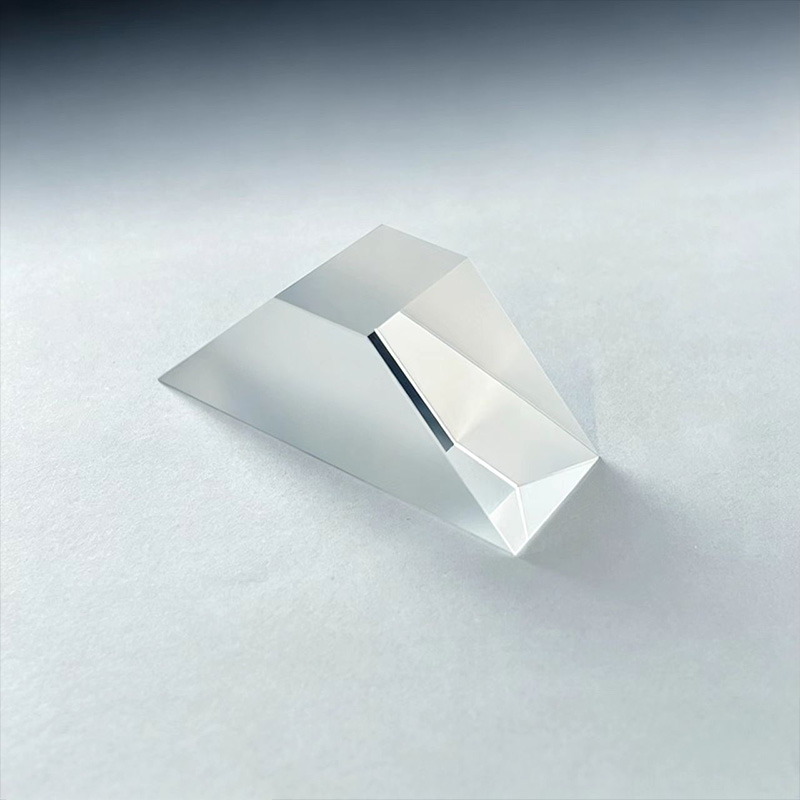

结构：是一个实心的玻璃梯形体。其反射通常发生在较长的底边，利用全内反射，因此效率很高。
旋转特性推导：可以将其理解为由两个反射镜以特定角度组合而成。当棱镜旋转时，入射光和反射光的方向关系决定了出射图像的旋转角是棱镜物理旋转角的两倍。
保真度：道威棱镜不引入额外的图像反转（即不改变像的手性），它只进行纯粹的旋转。
三、主要应用
图像消旋：
航空与航天：飞机或卫星上的相机拍摄地面时，由于平台的运动或旋转，图像会发生滚动。在光路中加入一个由电机驱动、以一半速度反向旋转的道威棱镜，可以补偿这种旋转，稳定图像。
稳定观察系统：用于舰船、车辆上抖动的观测系统。
潜望式光学系统：
潜望式手机长焦镜头：这是目前消费电子领域最著名的应用。将道威棱镜与一组透镜结合，光路在手机内部被“折叠”成“Z”字形，从而在有限的手机厚度内实现了长焦距（高倍变焦），显著提升了手机的远摄能力，而无需让镜头凸出机身过多。
军用潜望镜：传统潜艇潜望镜也利用道威棱镜或类似原理来传输图像。
激光扫描与加工：在激光系统中，旋转道威棱镜可以用于光束扫描或控制加工图案的方向。
光学实验与测试：用于产生可控的图像旋转，研究偏振、干涉等现象。
四、优点与注意事项
优点：图像旋转功能独特且精确；全内反射效率高；结构坚固稳定。
注意事项：通常要求入射光束是平行光（准直光）。如果光束是发散的，旋转棱镜会引起图像模糊和像差。
通光孔径：其有效通光孔径受梯形截面尺寸限制。
色差：由于玻璃的色散，对于非单色光，不同波长光的旋转角度可能有细微差异。
